XT30 Cemento de fuerza temprana alta es una aglutinante basada en CSA que desarrolla> 20 MPa de resistencia a la compresión en 3 horas, ideal para reparaciones de concreto de vía rápida y producción prefabricada.
Tiempo de ajuste rápido - Establecimiento inicial en 15 minutos, finalizado en 30 minutos
Ganancia de fuerza temprana - ≥20 MPa en 3H, ≥50 MPa en 1D, ≥90 MPa en 28d
Microesexpansión resistente a las grietas - minimiza la contracción y mejora la durabilidad
Eco-Friendly & Bewborbon -Reduce el uso de OPC en un 20–50%, sin cloruro y bajo alcali
Detalles

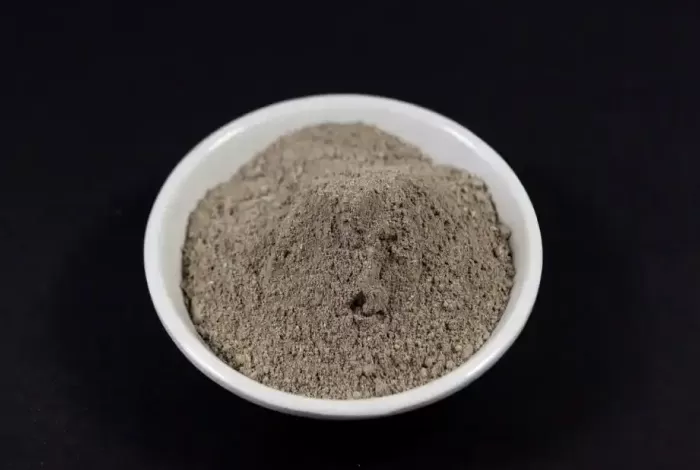

Introducción al producto
XT30 es un aditivo de cemento de alta resistencia ecológico y ecológico desarrollado por China-sina. Producido usando Tecnología de fusión mineral C-A-Š, se combina Bauxita, yeso de subproducto, piedra caliza y desechos sólidos de alta alúmina en una carpeta baja en carbono y altamente reactiva.
XT30 está diseñado como un Reemplazo parcial para el cemento de Portland y un Alternativa viable al cemento CSA (Cemento sulfoaluminado de calcio). Acelera la hidratación temprana, ofrece una ganancia de resistencia rápida y suprime el agrietamiento temprano, todo mientras mantiene la estabilidad de la resistencia a largo plazo sin el riesgo de regresión de resistencia común en los sistemas basados en CSA.
Mientras tanto XT30 como Cemento CSA Ofrezca características rápidas y de fuerza temprana, XT30 se destaca como un Solución más verde y más compatible para sistemas regulares de concreto y mortero. Así es como se comparan:
| Característica | Aditivo de fuerza temprana XT30 | Cemento CSA (cemento sulfoaluminado de calcio) |
| Tipo de material | Reemplazo de cemento aditivo / parcial | Reemplazo de cemento completo (carpeta especial) |
| Método de aplicación | Reemplazar 20–50% de OPC | Utilizado como aglutinante principal (puede reemplazar el 100% de OPC) |
| Fuerza temprana | ≥30 MPa @ 3H (con OPC) | ≥30 MPa @ 3H (puro) |
| Estabilidad de fuerza | Sin regresión; la fuerza a largo plazo mejora | Puede experimentar una caída de fuerza posterior sin optimización |
| Contracción/agrietamiento | Microexexpansivo; buen control de grietas | Contracción moderada; depende de la formulación |
| Contenido de cloruro / álcali | Alkali bajo, sin cloruro (seguro para barras de refuerzo) | Puede contener niveles más altos de sulfato o álcali |
| Perfil ambiental | LA BINDERA DE BAJO DE ACURIMIENTO ENVESTIVO DE RESIDUOS | Mayor energía y emisiones de calcinación |
| Facilidad de uso | Compatible con mezclas basadas en OPC; Sin cambio de diseño importante | Puede requerir nuevos diseños de mezcla y control de configuración |
Parámetros del producto
| Propiedad | Requisito | Resultado típico |
| Área de superficie específica (m²/kg) | ≥ 480 | 500 |
| Tiempo establecido inicial (min) | ≤ 20 | 15 (ajustable) |
| Tiempo final (min) | ≤ 40 | 23 (ajustable) |
| Resistencia a la flexión - 3H (MPA) | ≥ 4.0 | 4.5 |
| Resistencia a la compresión - 3H (MPA) | ≥ 20.0 | 25.0 |
| Resistencia a la compresión - 1D (MPA) | ≥ 50.0 | 56.0 |
| Resistencia a la compresión - 28D (MPA) | ≥ 60.0 | 92.0 |
Uso de productos
| Tipo de mezcla | Fluidez (mm) | Conjunto inicial (min) | Set final (min) |
| Cemento Portland ordinario (P.O) | 175 | 126 | 206 |
| P.O + 30% XT30 | 170 | 35 | 50 |
| P.O + 30% de cemento sulfoaluminado de calcio (CSA) | 165 | 55 | 65 |
| XT30 (puro) | 170 | 14 | 20 |
| CSA (puro) | 165 | 16 | 22 |
| Tipo de mezcla | 10h flexural | Compresión de 10 h | 28D compresión |
| CORREOS | - | - | 46.0 |
| P.O + 30% XT30 | 3.4 | 15.2 | 60.8 |
| XT30 (puro) | 4.5 | 22.0 | 90.0 |
| CSA (puro) | 7.0 | 40.0 | 45.0 |
Relación de reemplazo recomendada: 20–50% de OPC con XT30.
Usar agua potable; Relación de agua a binder entre 0.40–0.48 dependiendo del diseño de la mezcla.
Mezcle bien utilizando un mezclador de acción forzada; Mezcle en seco 10 segundos, luego mezcle húmedo 3 minutos.
Para el clima frío, se recomienda el agua de mezcla cálida de hasta 65 ° C.
Vierta dentro de los 30 minutos de la mezcla; No use material si la trabajabilidad cae por debajo de la especificación.
Empaquetado en bolsas compuestas a prueba de humedad de 25 kg.
Vida útil: 3 meses cuando se almacena en áreas frías, secas y ventiladas.
Mantenga bolsas selladas y protegidas de la humedad y las heladas.
productos hot
Nuestro agente impregnante de silano actúa como un sellador de silano avanzado y repelente al agua de silano, proporcionando protección invisible y duradera para estructuras de concreto. Penetra profundamente (≥3 mm en concreto ordinario) para inhibir la corrosión del agua de mar, el aerosol de sal y los agentes degradados, asegurando la durabilidad en entornos hostiles como los puentes y
Añada rápida Anclaje de la lechada cementosa
Grota cementosa de aceleración rápida para el anclaje estructural. Ideal para durmientes de ferrocarril, rodamientos de puentes y barras de túnel
Refuerzo de malla de fibra de carbono para estructuras de concreto. Mejora la capacidad de carga, controla las grietas y resiste la corrosión.
Adhesivo epoxi de dos componentes de alto rendimiento para la unión de concreto y acero en ambientes submarinos y de alta humedad. Ofrece una excelente resistencia a la unión, resistencia química y eficiencia de construcción.
Concreto elástico basado en epoxi
Concreto flexible a base de epoxi para la reparación de la junta de expansión, el sellado de grietas de asfalto y el parche de defectos del pavimento. Solución rápida, de alta resistencia y duradera.
Comience a mejorar su negocio con una solución de concreto hoy
Nuestros productos se han sometido a pruebas rigurosas en nuestro Laboratorio Nacional de Pruebas (CABR Testing Center co., Ltd). Las reconocidas empresas de Fortune Global 500 como China Railway Group Limited, China Communications Construction Company Limited y Sinohydro se encuentran entre nuestros estimados clientes.
Navegación
Navegación
Contáctenos
Ponerse en contacto
Ponerse en contacto
